在线留言网站地图收藏本站您好,欢迎光临南京鸿发有色金属制造股份有限公司官方网站!

鸿发有色

工业铝型材及铝制品源头厂家
品质值得信赖

全国咨询热线:400-660-7199

鸿发坚守品质底线,树立行业典范

十种铝型材缺陷产生的原因

作者: 编辑: 来源: 发布日期: 2017.12.01
信息摘要:
铝型材的挤压过程中会遇到大大小小的问题,而经验丰富的厂家通过铝型材的缺陷就能发现问题的根源,从而轻松解决。以下是鸿发有色根据多年经验总结出来…

铝型材

铝型材的挤压过程中会遇到大大小小的问题,而经验丰富的厂家通过铝型材的缺陷就能发现问题的根源,从而轻松解决。以下是鸿发有色根据多年经验总结出来的挤压铝型材会遇到的问题和造成这些问题的原因:

1. 挤压裂纹 由于挤压锭坯温度过高,挤压速度太快;锭坯均匀化处理不好;模具设计不合理,以致中心与边缘流速差过大等原因造成。

 2. 挤压横纹 由于模具设计不合理,相同部位的工作带不等长;挤压速度控制不当;挤压机运行不平稳等原因引起。

3.麻点或麻面 由于挤压筒和锭坯温度太高,挤压速度过快或不均匀;模子工作带粘有金属、不光洁;模具工作台带硬度不够或工作带内宽;锭坯过长等原因引起。

4.性能不合格 由于挤压温度过低,型材达不到淬火温度;人工时效制度不合适;仪表失控、炉温过高或过低;锭坯组织不均匀,冷却风量不足等原因引起。

5.铝型材弯曲扭拧、波浪 由于模孔设计不合理,挤压速度过快,模孔润滑不适当,导路不合适或未安装导路等原因引起。

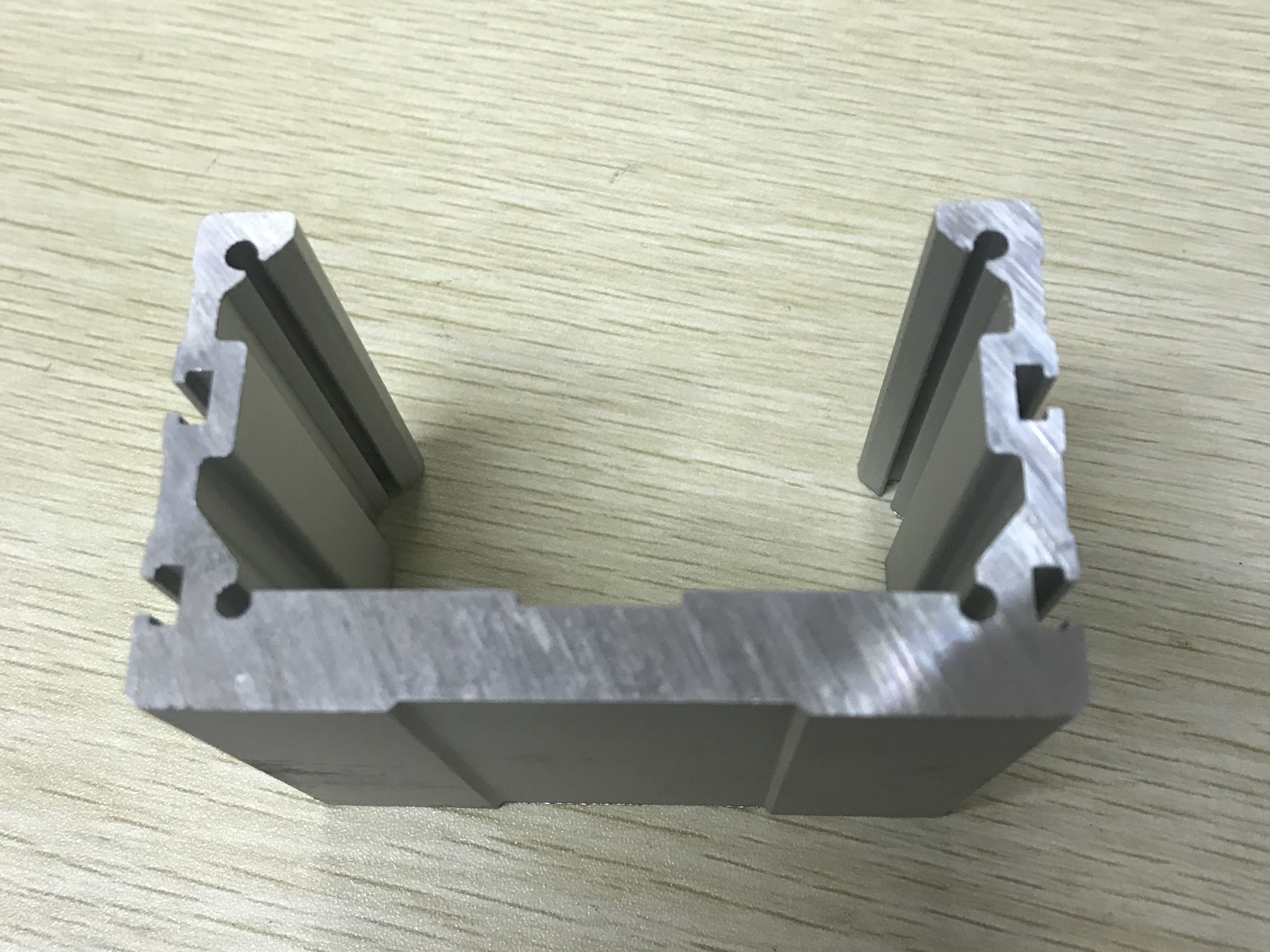

IMG_2030

6.气泡与起皮 由于挤压筒内径磨损超差,挤压垫与筒间隙过大;挤压筒和挤压垫粘有油污水分等;锭坯表面有气孔、砂眼、油污且锭坯表面过于粗糙;挤压筒温度和锭坯温度过高,填充过快;挤压时模具抹油等原因引起。

7.划痕与凸棱 由于模具工作带有缺陷或有棱;模具空刀有尖棱、不光滑;工作台面有异物、不清洁;锭坯中硬性夹杂物堵于模孔等原因引起。

8.尺寸不合格 由于模具设计错误或制造缺陷;修模不当;挤压时锭坯温升过高,挤压速度变化太大;锭坯长度计算不准确而不够定尺长度等原因引起。

9.成层 由于锭坯表面有油污、灰尘;锭坯表面质量不好,有较大的偏析瘤;在模子表面上留有残料;锭 坯本身有分层、气泡等原因引起。

10.缩尾 由于挤压残料留得太短,挤压垫片涂油或不干净,锭坯表面不清洁,制品切层长度不够,挤压终了时突然提高挤压速度等原因引起。

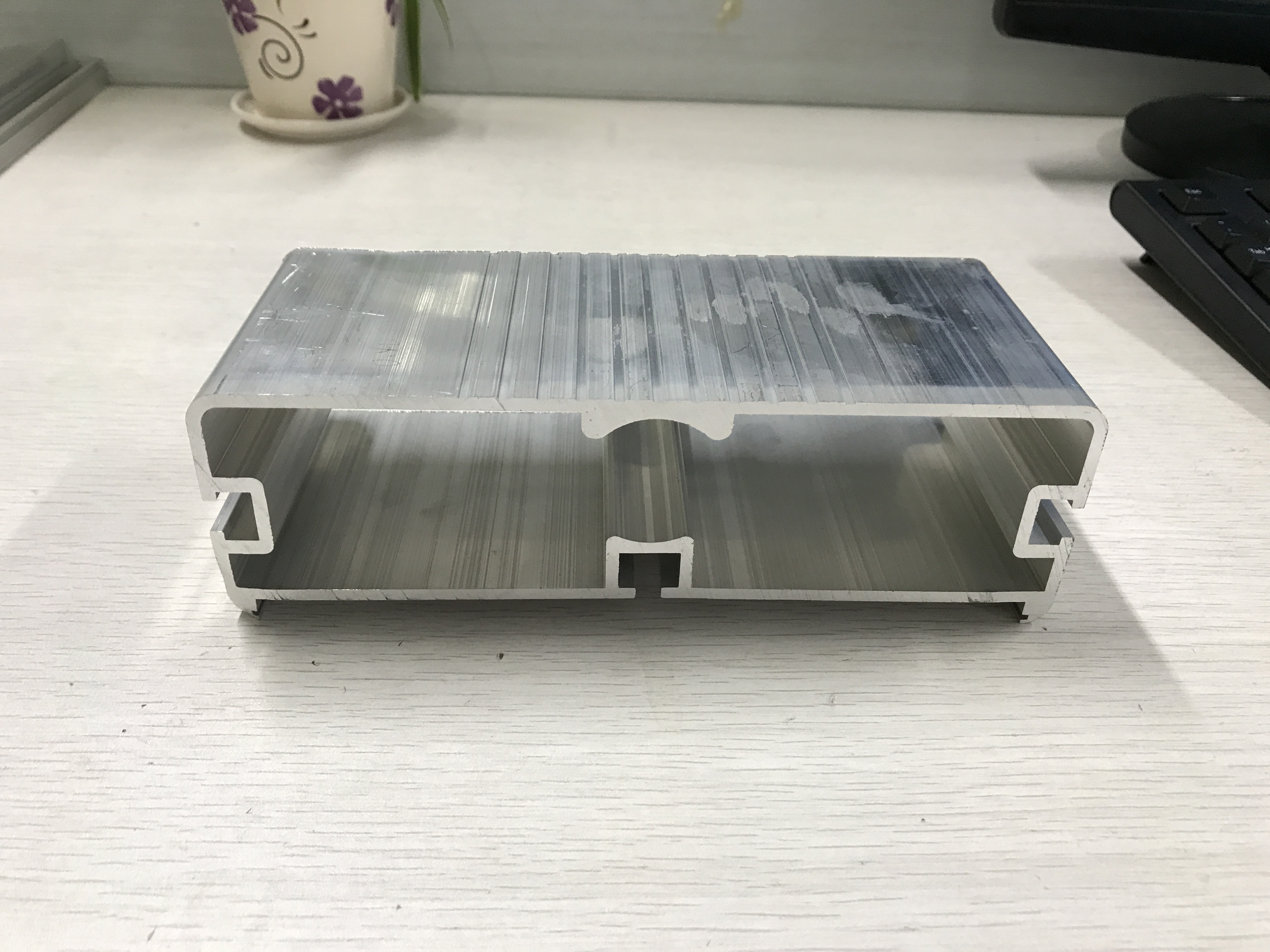

带槽方管

推荐资讯
铝合金托盘厂家哪家好?

铝合金托盘厂家哪家好?

公司采购铝托盘一般都是批量性的采购,所以会找铝托盘厂家订购。今天我们就来说说怎样找铝托盘厂家。1、就近选择,目前铝托盘生产厂家不像不托盘厂家那么多,可能当地都没有。就近选择可以节约运输成本,售后服务也更加方便。2、找源头厂家,源头厂家可以免去经销商赚的差价。你也可以到厂家实地考察,看看有没有生产......
2018-06-27
工业铝型材选型手册

工业铝型材选型手册

鸿发有色专注于铝型材的生产研发已有30年,其中工业铝型材是我们的主打产品。工业铝型材应用领域广泛,从15系列到100系列几百种型材,总有一款适合你。下面我们就来看一下工业铝型材选型手册的部分内容鸿发有色专注于铝型材的生产研发已有30年,其中工业铝型材是我们的主打产品。工业铝型材应用领域广泛,从15系列到1......
2018-07-09
铝合金托盘生产过程之深加工

铝合金托盘生产过程之深加工

我们前面讲了那么多都是托盘的原材料——托盘铝型材的生产过程,今天要真正讲到铝合金托盘的制作过程了。而大部分厂家都是从这一步开始的,从铝型材厂家采购制作托盘的铝型材,回去自己加工成品的。而我们鸿发有色是自己生产的铝型材直接转深加工车间深加工。首先我们要将不同的铝型材根据图纸尺寸锯切成不同的长度,......
2018-07-07

咨询热线

400-660-7199
