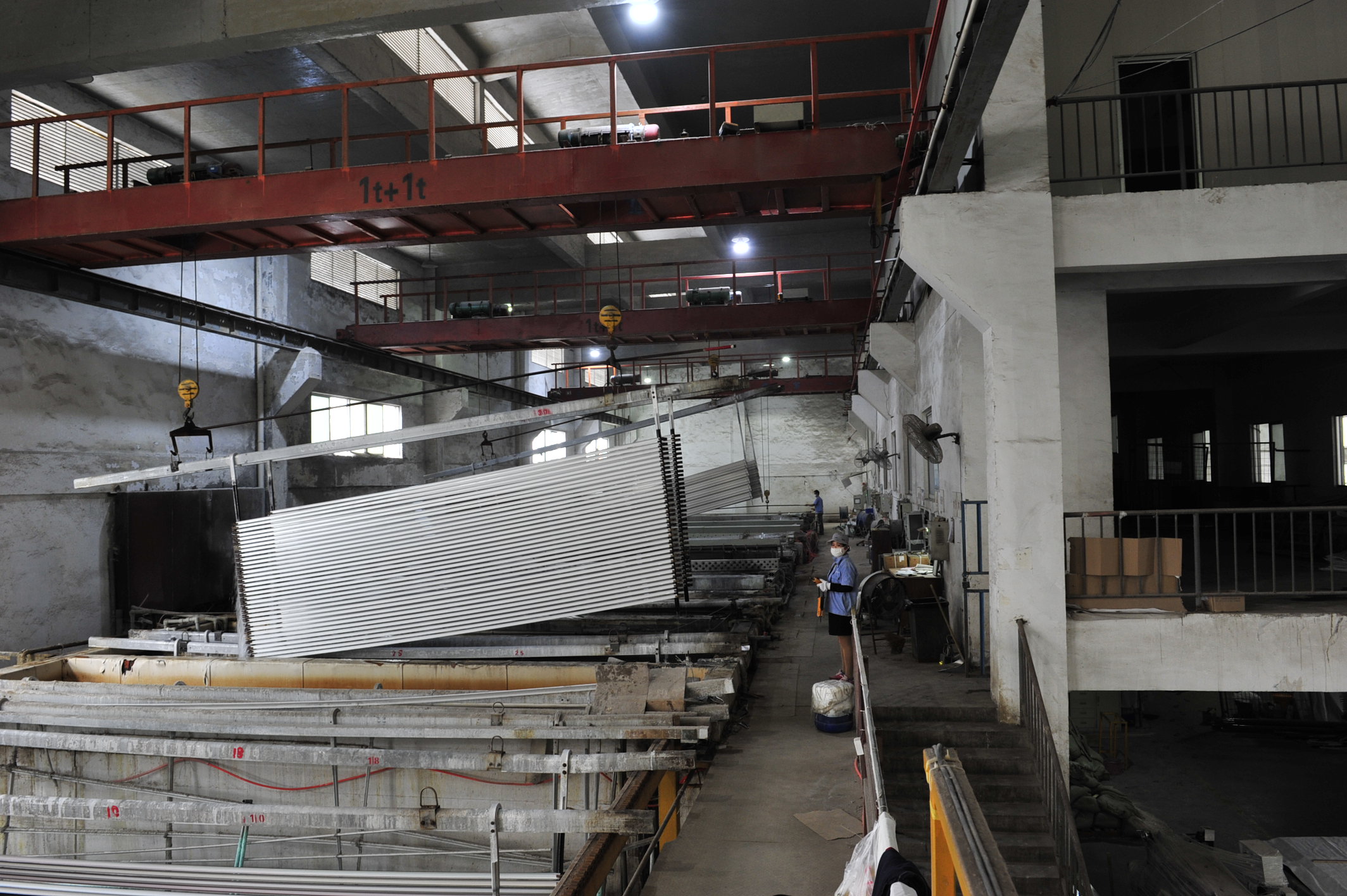

为了能让铝型材表面产生坚硬，防腐的表层,我们会对一些铝材工件进行阳极氧化处理,这种工艺效果,不仅能够提高铝型材工件的使用性能,同样可以完善工件的美观度。但是在经过铝材氧化处理后还需要注意一些事项,否者对铝材工件使用效果不佳,甚至会导致铝材发生早期损坏现象。

1、热水冲洗，氧化之后需要用热水冲洗铝件，目的是老化膜层。但水温和时间要严格控制,水温过高膜层减薄,颜色变淡。处理时间过长也会出现上述类似问题,适宜的温度和时间是:温度40~50℃时间0.5~1MIN。

2、干燥，干燥以自然晾干为好,将热水冲洗完的铝件斜挂于架子上,让工作表面的游离水以垂直方向向下流。流至下端角边的水珠用毛巾吸去,按此法晾干的膜层色彩不受影响,显得自然。

3、老化，老化方法可根据气候条件来决定,日光强烈的夏季可在日光下曝晒,阴雨天或是冬季可用烘箱烘烤,工艺条件是:温度40~50℃时间10~15min

4、不合格件的返修，不合格导电氧化膜件宜在干燥、老化工序之前先挑出来。因干燥、老化后膜层较难退除并会影响铝件表面的粗糙度。对于不合格的工件,我们可以采取以下简单措施进行解决：首先将不合格的工件夹在铝阳极氧化用的夹具上,然后按铝在硫酸溶液中的阳极氧化方法进行阳极处理2~3min,待膜层松软、脱落,再经碱液稍加清洗及硝酸出光后即可重新进行导电阳极化。

鸿发有色作为铝型材及制品生产厂家，已有近30年历史，我们生产经验丰富，产能充足，是南京及周边地区的生产基地。欢迎致电：025-56607199详询。
